トレックス・セミコンダクター社の2 つの DC/DC コンバータをご紹介いたします。

1. コイル一体型 DC/DC コンバータ XCL247/XCL248 シリーズをご紹介いたします。

■ 概要

XCL247/XCL248 シリーズは、制御 IC とコイルを一体化した小型 （3.0mm × 3.0mm, H = 1.7mm） の 36V動作 High side ドライバ FET、Low side ドライバ FET 内蔵同期整流降圧 DC/DC コンバータです。コイルと一体化することで基板レイアウトが容易になり、部品配置や配線の引き回しによる誤動作やノイズを最小限に抑えることができます。

■ 特長

・ 高効率で安定した電圧を供給可能（入力電圧： 3.0V ～ 36.0V、スイッチング周波数： 1.2MHz）
・ 外付け抵抗による出力電圧の設定変更で同一品番を複数の電源ラインへ使用可能
・ EN/SS 端子への抵抗・容量接続により内部ソフトスタートよりも長いソフトスタート時間に外調可能
・ パワーグッド機能による出力電圧の状態を監視
・ ソフトスタート外調機能とパワーグッド機能による容易な電源シーケンス構成を実現
・ 保護機能搭載（電流制限、サーマルシャットダウン）
・ トレックス長期供給プログラムによる長期間の供給保証

■ 用途

(1)  産機用オートメーション
(2)  産機用センサー
(3)  セキュリティシステム
(4)  家電製品
(5)  4 ～ 20mA カレント・ループ
(6)  高耐圧 LDO 置き換え
(7)  汎用電源／汎用 POL

■ 仕様

入力電圧	3.0V ～ 36.0V（定格40.0V）
尖頭電圧	46.0V　（印加時間　≦　400ms）
出力電圧	2..8V ～ 6.0V
FB電圧	0.75V　±　1.5%
最大出力電流	600mA
発振周波数	1.2MHz
消費電流	11uA（XCL248）
効率	88%（VIN = 12V, VOUT = 5V, IOUT = 300mA）
制御方式	XCL247：　F-PWM　制御　 　XCL248：　PWM/PFM　自動切換
保護機能	電流制限（自動復帰）　 　サーマルシャットダウン
機能	ソフトスタート（外調可）　 　パワーグッド機能
出力コンデンサ	セラミックコンデンサ対応
動作周囲温度	-40 ～ 105℃
パッケージ	DFN3030-10B（3.0 x 3.0 x 1.7mm）
環境への配慮	EU RoHS 指令対応, 鉛フリー
製品供給	2026 年度トレックス長期供給プログラム対象品 (*1)

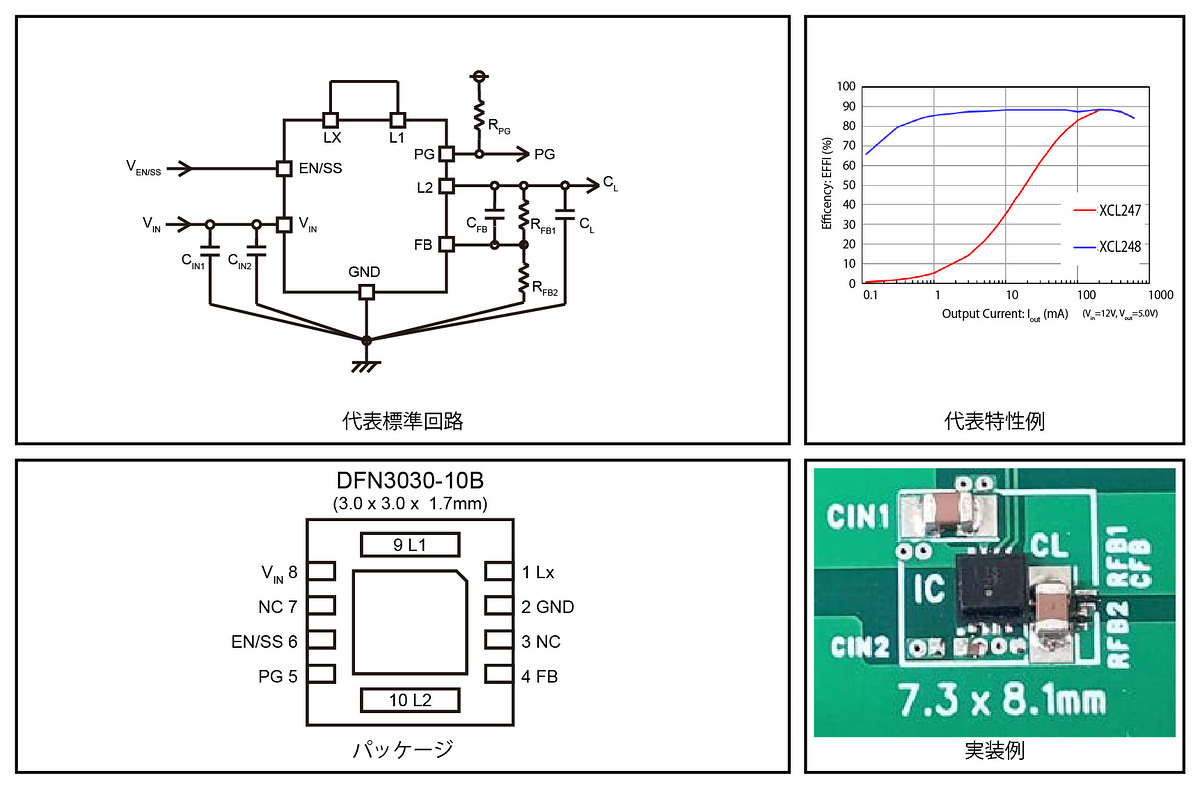

■ 代表標準回路、特性例、パッケージ

2. DC/DC コンバータ XC9711 をご紹介いたします。

■ 概要

XC9711 シリーズは、Nch-Nch ドライバ FET を内蔵したブートストラップ方式の同期整流降圧 DC/DC コンバータです。

■ 特長

・ 高効率で安定した電圧供給（入力電圧： 4.5V ～ 60V、出力電圧： 2.5V ～ 18.0V、出力電流： 1.0A）
・  MODE 端子による動作モード選択（PWM 制御、PWM/PFM 制御）
・  PWM 制御：　負荷によらず周波数が一定になるため、ノイズ対策が容易
・  PWM/PFM 制御：　軽負荷から重負荷まで高効率
・  外付け抵抗による出力電圧の設定変更で同一品番を複数の電源ラインへの使用
・  EN/SS 端子への抵抗・容量接続により内部ソフトスタートよりも長いソフトスタート時間に外調可能
・  パワーグッド機能による出力電圧の状態を監視
・  ソフトスタート外調機能とパワーグッド機能による容易な電源シーケンス構成を実現
・  保護機能搭載（電流制限、サーマルシャットダウン）
・  トレックス長期供給プログラムによる長期間の供給保証

■ 用途

(1)  24Vバッテリーシステム
(2)  産機用オートメーション
(3)  産機用センサー
(4)  セキュリティシステム
(5)  家電製品/電動工具
(6)  高耐圧 LDO 置き換え
(7)  汎用電源／汎用 POL

■ 仕様

入力電圧	4.5V ～ 60.0V（定格 61.5V）
出力電圧	2.5V ～ 18.0V
FB電圧	0.75V　±　1.5%
最大出力電流	1.0A
発振周波数	800kHz
制御方式	PWM制御　 （MODE　=　”H”） 　 　PWM/PFM制御　（MODE　=　”L”）
保護機能	電流制限（フの字） 　出力過電圧保護 　サーマルシャットダウン 　Lx端子短絡保護
機能	パワーグッド機能　 　ソフトスタート　（外調可） 　UVLO
出力コンデンサ	セラミックコンデンサ対応
動作周囲温度	-40 ～ 125℃ / Tjmax = 150℃
パッケージ	DFN3030-12A （3.0 x 3.0 x 0.75mm) 　HSOP-8N （6.2 x 5.2 x 1.7mm）
環境への配慮	EU RoHS 指令対応, 鉛フリー
製品供給	2026 年度トレックス長期供給プログラム対象品 (*1)

*1：　トレックス長期供給プログラム　Torex Longevity Program (TLP) とは、製品のライフサイクルが長いお客様に安心して製品選定していただくために、トレックス・セミコンダクター株式会社が運用している、10 年間の対象製品供給を保証するプログラムです。

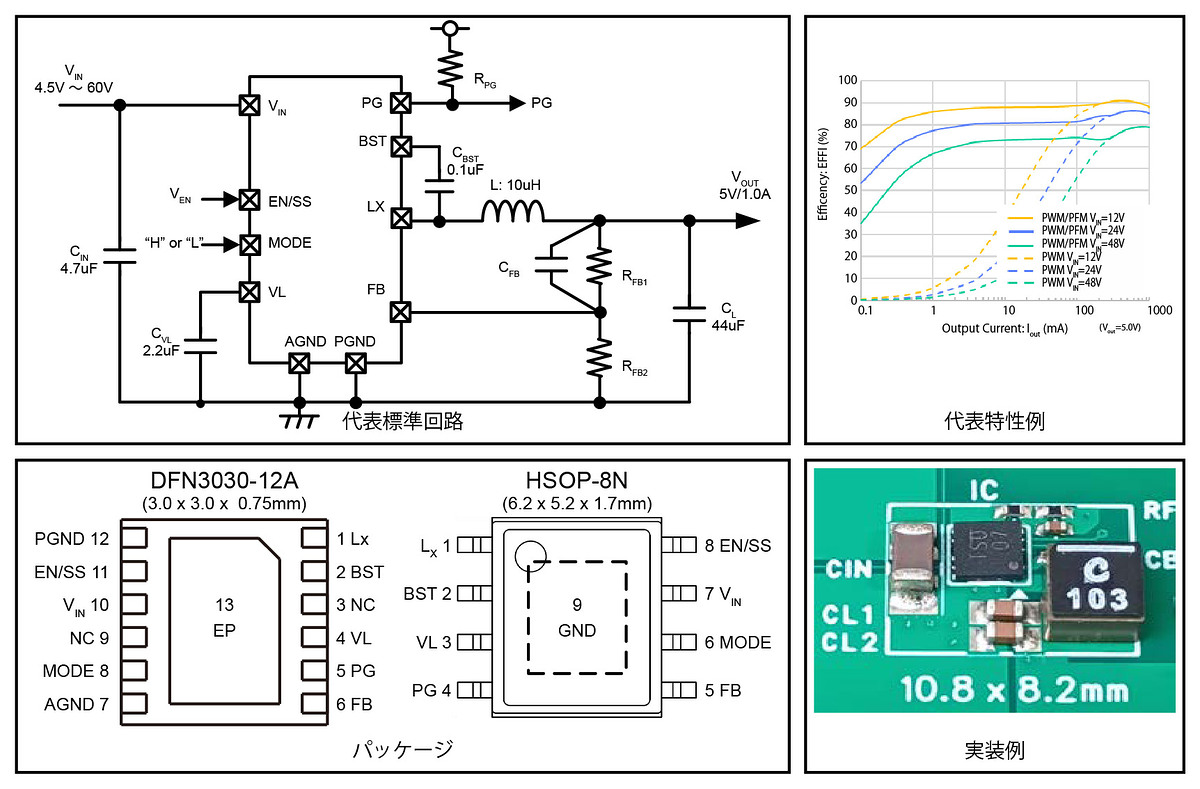

■ 代表標準回路、特性例、パッケージ
