■ MIS-7300シリーズ スマート圧力センサー

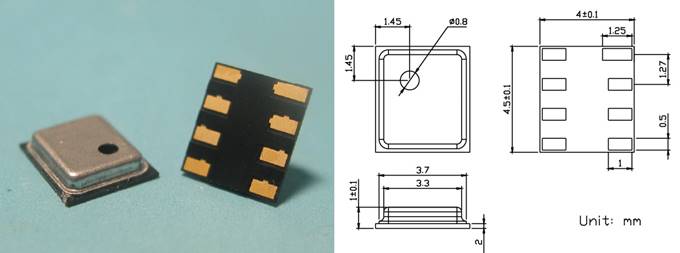

MIS-7300 and Package outline

■ 製品特長
・電源電圧：2.0～3.6V
・測定圧力範囲：300～1100hPa
・低消費のスタンバイ電流：＜0.1μA
・校正済温度補償
・インターフェ－ス：I2CとSPIのデジタル出力

■ 応用分野
・デジタル気圧計,高度計
・ 気象予報装置
・ 携帯電話
・PND
・ウェアラブル機器

Pin No.	Pin Name	Description}
1	SCLK/SCL	External Clock Input. This clock synchronizes serial data I/O.
2	GND	Ground.
3	CS	Chip Select Input. Control data conversion timing and enables the serialinput/output register.
4	VPP	OTP Programming Voltage.
5	VDD	Power Supply.
6	MCLK	External Clock Input. This clock runs the A/D conversion process.
7	SDI/SDA	SPI Serial Data Input　 　12C data I/O
8	SDO	SPI Serial Data Output. Data is shifted on the RISING edge of SCLK.　 　This output is high impedance when CS is HIGH.
Note! 　Pin4 was used only for calibration by the manufacturer and should not be connected.

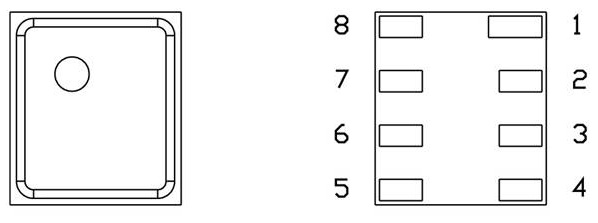

Pin assign and functions

■ アプリケーション情報

【概要】
MIS-7300は、MEMS圧力センサーと信号処理ASICで構成されるSIPデバイスです。16ビットADCを使用して、アナログ圧力信号と温度信号を16ビットデジタルデータに変換します。
センサー出力電圧は温度係数が大きいため、実際のアプリケーションでは温度補正が必要です。この補正は、外部マイクロコントローラで実行される専用プログラムによって実行されます。

【工場出荷時校正】

各センサーは工場で個別に校正されています。補正のために、OTPメモリに複数の係数が保存されています。
センサーのプロセス変動と温度変動に起因するこれらの係数は、マイクロコントローラによって読み取られ、ソフトウェアによって計算され、センサーの温度ドリフトを補正します。

【圧力と温度の測定】

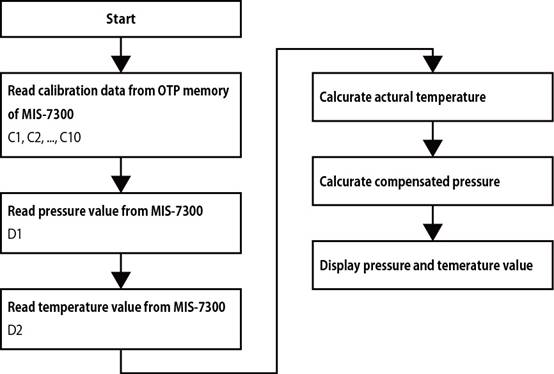

圧力と温度の読み取りとソフトウェア補正のシーケンスを下図に示します。
まず、シリアルインターフェースを介してOTPメモリから係数C1～C10を読み出す必要があります。これは、MIS-7300をリセットすれば実行できます。
係数のデータ形式は符号なし16ビットです。圧力を測定するには、マイクロコントローラは圧力（D1）と温度（D2）の16ビットデータを読み取る必要があります。
次に、マイクロコントローラはD1、D2、および係数C1～C10を使用して補正圧力を計算します。

Display flow
