三省電機社の無線通信機器各種アンテナ及び電波暗室測定受託サービスをご紹介いたします。

■ 会社紹介

三省電機株式会社は、1956年創業の無線通信機器各種高性能アンテナ、スイッチの研究開発･設計及び製造販売を行う会社です。
国内、海外に複数の生産拠点があり、お客様のご要求に見合ったフレキシブルな生産体制構築が可能です。

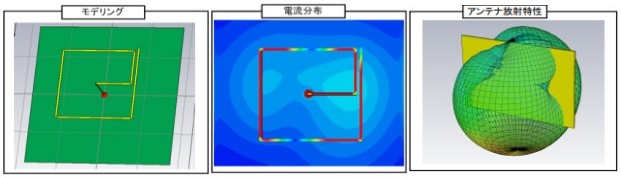

■ 高度なシミュレーション技術による開発時間の短縮

高いシミュレーション技術を武器に、試作前の段階で高精度な性能の把握が出来る事から、試作を何回も繰り返す必要がなくなります。

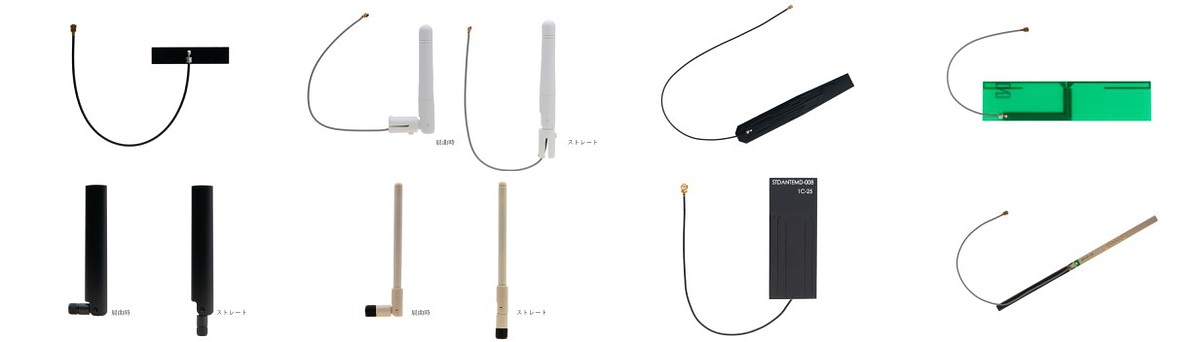

■ 各種アンテナ製品群


■ 920MHz帯認証取得済みアンテナのご紹介

　製品名　 　ANT1PB-155A0/B0　 　ANT1CC-340A0　 　STDANTEXT-001/002　 　ANTDP-082A0　 　ANTDC-116A0　 　ANT1CC-335A0　
　VSWR　
　2.5以下　
　2.5以下　
　2.5以下　
　4.0以下　
　4.0以下　
　2.0以下　
　最大利得(dBi)　
　1　
　1.8　
　1.9　
　1.5　
　1.5 (※1)　
　2.7 (※2)　
　サイズ(mm)　
　全長：(190)　
　全長：(180)　
　159mm (※3)　
　全長：(133)　
　99.5 x 15.5 (※3)　
　76　
　コネクタ　
　SMA-PLUG　
　SMA-PLUG　
　MHF(I-PEX)　
　SMA-PLUG　
　MHF(I-PEX)　
　SMA-PLUG　
　防水　
　IP67　
　－　
　－　
　－　
　－　

　製品名　 　STDANTEXT-003　 　STDANTEMD-006　 　STDANTEMD-007　 　STDANTEMD-008　
　VSWR　
　2.5以下　
　2.5以下　
　2.5以下　
　3.0以下 (※1)　
　最大利得(dBi)　
　1.4　
　1.2　
　0.8　
　-2.8 (※1)　
　サイズ(mm)　
　54 x 64 (※3)　
　132.6 x 4.6 (※3)　
　105 x 25 (※3)　
　50 x 20 (※3)　
　コネクタ　
　MHF (I-PEX)　
　MHF (I-PEX)　
　MHF (I-PEX)　
　MHF (I-PEX)　

　製品名　
　STDANTEMD-014　
　STDANTEMD-014-0150　
　STDANTEMD-014-0150B　　
 　STDANTEMD-015　 　STDANTEMD-021　 　STDANTEMD-024　
　VSWR　
　3.0以下 (※1)　
　3.0以下 (※1)　
　3.0以下 (※1)　
　3.0以下 (※1))　
　最大利得(dBi)　
　814～960MHz帯2.5 (※1)　
　1以上 (※1)　
　0.4 (※1)　
　0.7 (※1)　
　サイズ(mm)　
　100 x 13 (※3)　
　85 x 10 (※3)　
　60 x 12 (※3)　
　80 x 10 (※3)　
　コネクタ　
　MHF (I-PEX)　
　MHF (I-PEX)　
　MHF (I-PEX)　
　MHF,MHF4,U.FL　

※1:厚さ2mmのABS樹脂板貼付時　※2:導体GND板(100x100mm) の中央に設置して測定　※3::ケーブル含まず


■セルラーLPWA認証取得済みアンテナのご紹介　LTE, 5G(Sub-6)対応アンテナ/LTE対応アンテナ

　製品名　 　ANTDP-082A0　 　ANTDC-116A0　 　STDANTEMD-014　
　周波数帯域(MHz)　
　815～960　
　815～960　
　3600～4900　
　815～960　
　815～960　
　3600～4900　
　814～960　
　1428～2170　
　VSWR　
　4.0以下　
　4.0以下 (※)　
　3.0以下 (※)　
　最大利得(dBi)　
　815～960MHz:1.5　
　1427～2170MHz:3　
　3600～4900MHz:3　
　815～960MHz:1.5 (※)　
　1427～2170MHz:3 (※)　
　3600～4900MHz:3 (※)　
　814～960MHz帯:2.5 (※)　
　1428～2170MHz帯:3.0(※)　
　サイズ(mm)　
　長さ：(133)　幅：19　
　99.5x15.5(ケーブル含まず)　
　100x13(ケーブル含まず)　
　コネクタ　
　SMA-PLUG　
　MHF (I-PEX)　
　MHZ (I-PEX)　
　防水　
　－　
　－　
　－　

　製品名　 　ANTDC-117A0　 　ANTDC-118A0　 　ANTDC-119A0　
　周波数帯域(MHz)　
　699～960　
　1710～2170　
　814～960　
　1710～2170　
　880～960　
　1710～2170　
　VSWR　
　6.0以下　
　6.0以下　
　5.0以下　
　最大利得(dBi)　
　699～960MHz:2.1　
　11710～2170MHz:2.8　
　814～960MHz:0.3　
　1710～2170MHz:2.9　
　880～960MHz:-0.2　
　1710～2170MHz:2.3　
　サイズ(mm)　
　98 x 25 (厚さ：1)　
　78 x 20 (厚さ：1)　
　60 x 20 (厚さ：1)　
　コネクタ　
　MHF (I-PEX)　
　MHF (I-PEX)　
　MHF (I-PEX)　

※厚さ2mmのABS樹脂板貼付時


■ 無線LANアンテナ IEEE 802.11ax（Wi-Fi 6/ Wi-Fi 6E）のご紹介

サイレックス・テクノロジー製SX-PCEAX認証取得済　型名:SX-PCEAX　認証番号:003-220316

【主な仕様】

　製品名　 　ANTDC-108A0/B0　 　ANTDP-085AR　 　ANTDP-083A0　
　周波数帯域(MHz)　
　2400～2500　
　5150～5725　
　2400～2500　
　5150～5850　
　2400～2500　
　5150～5850　
　5925～7125　
　アンテナ方式　
　λ/2ダイポール　
　λ/2ダイポール　
　λ/2ダイポール　
　VSWR　
　2.5以下　
　3.0以下　
　2.0以下　
　最大利得(dBi)　
　2.0　
　0.5 (2400MHz帯)　
　1.9 (5000MHz帯)　
　2400～2500MHz帯:1.1　
　5150～5850 MHz帯:2.5　
　5925～7125 MHz帯:2.8　
　偏波　
　直線偏波　
　直線偏波　
　直線偏波　
　指向性　
　無指向性　
　無指向性　
　無指向性　
　インピーダンス　
　50Ω　
　50Ω　
　50Ω　
　サイズ(mm)　
　全長(80) (※)　
　全長：(128)　
　全長：(133)　
　コネクタ　
　MHF4 (I-PEX)　
　SMA-PLUG (R)　
　SMA-PLUG (R)　
　防水　
　120　
　－　
　－　
　色　
　ANTDC-108A0 : 黒　
　ANTDC-108B0 : 白　
　白　
　黒　

(※)ケーブル含まず


サイレックス・テクノロジー製SX-NEWAH (JP)認証取得済　型名:SX-NEWAH(JP)　認証番号: 003-220304

【主な仕様】

　製品名　 　ANT1PB-155A0　 　ANT1PB-155B0　
　周波数帯域(MHz)　
　916～930　
　916～930　
　アンテナ方式　
　λ/2ダイポール　
　λ/2ダイポール　
　VSWR　
　2.5以下　
　2.5以下　
　最大利得(dBi)　
　1.0　
　1.0　
　偏波　
　直線偏波　
　直線偏波　
　指向性　
　無指向性　
　無指向性　
　インピーダンス　
　50Ω　
　50Ω　
　サイズ(mm)　
　全長： (190)　
　全長:：(190)　
　コネクタ　
　SMA-PLUG　
　SUA-PLUG　
　防水　
　IP67　
　IP67　
　ケーブル長(mm)　
　－　
　－　
　色　
　白　
　黒　


■ 金属に負けないアンテナのご紹介

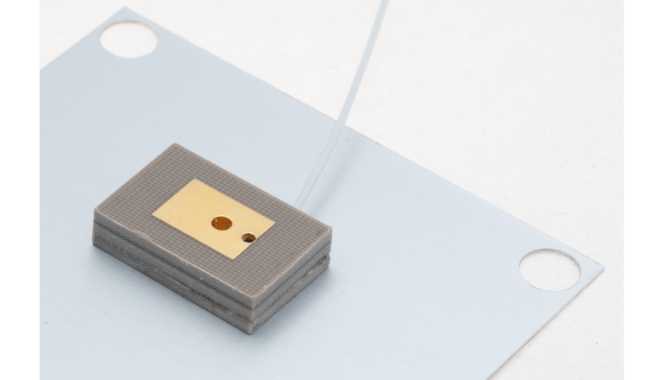

【特長】 独自の技術によりアンテナ単体時と金属板上に設置したときの性能差が少ないアンテナです。

　項目　 　仕様　
　寸法　 　縦：15mm/横:22mm/高さ：5mm　
　VSWR　 　3.0以下　
　利得　 　0dBi以上　＜/td>

金属の近くに設置したときでも性能の変化が少ないことから、取り付け場所の自由度が格段に拡がります。


■ 電波暗室測定受託サービス

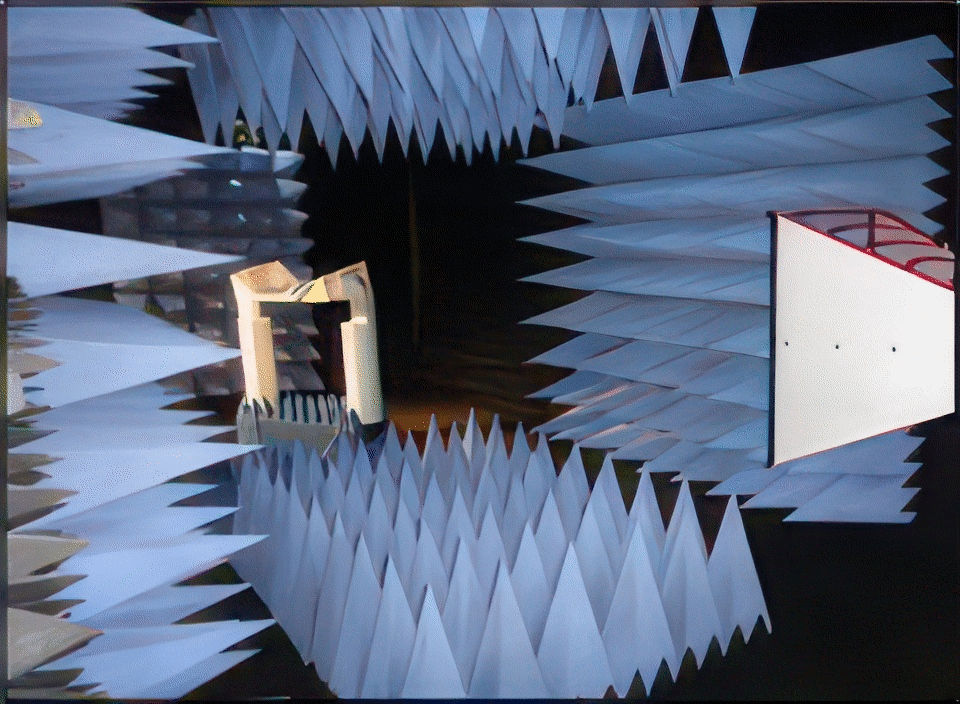

【3次元計測設備による短時間かつ高精度なデータの取得】

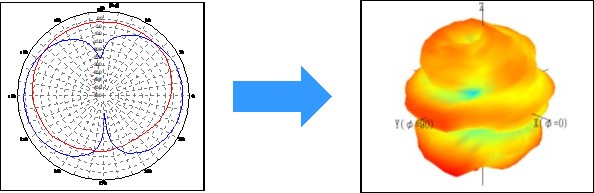

3次元計測設備により全球面測定が可能となり、昨今要求の多い放射効率が短時間で取得出来る様になりました。
現状性能と改善点の把握が容易となり、開発時間の短縮に繋がっています。　

【設備概要】


・周波数範囲： 700MHz～11GHz
※300MH ～ 700MHz未満については参考データとなります
・測定距離： 3 m
・測定内容： 利得、指向特性、放射効率
・全球面測定耐荷重： 3 Kg


ご質問・お問い合わせは、マイクロサミット(株)　 sales@microsummit.co.jp 　野中（ノナカ）までお願いします。
